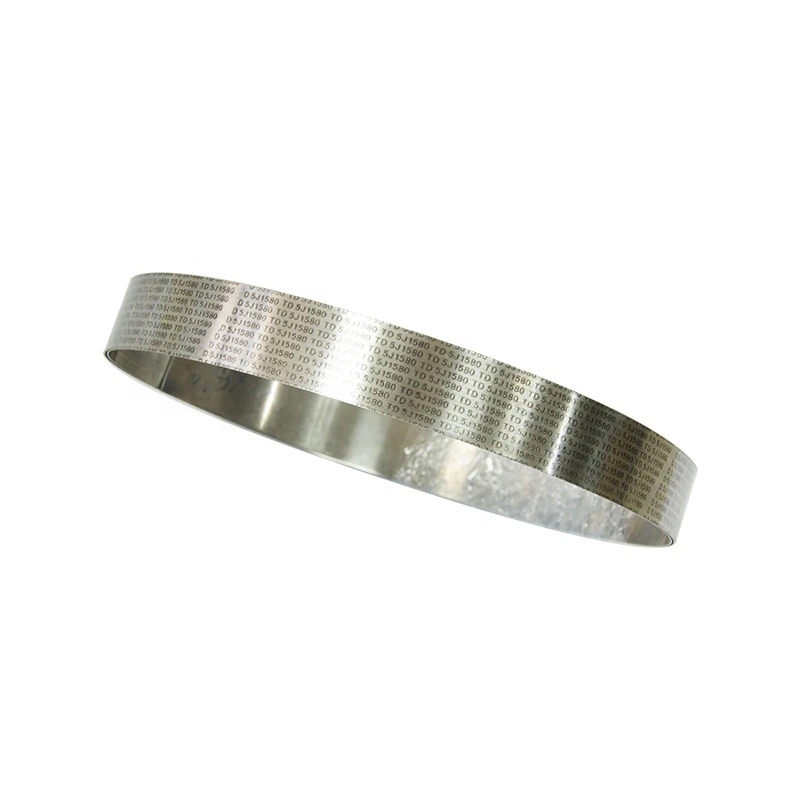

5J1580 qotishmasi

Umumiy ism: Kanthal 155 Umumiy ism: Kanthal 155

So'rov yuborish

Mahsulotni tanishtirish

Bimetalik chiziq harorat o'zgarishini mexanik joy almashishga aylantirish uchun ishlatiladi. Ip turli xil metallarning ikkita chizig'idan iborat bo'lib, ular qizdirilganda har xil tezlikda kengayadi, odatda po'lat va mis yoki ba'zi hollarda po'lat va guruch. Chiziqlar butun uzunligi bo'ylab perchinlash, payvandlash yoki payvandlash orqali birlashtiriladi. Turli xil kengayishlar, agar qizdirilsa, tekis chiziqni bir tomonga egilishiga majbur qiladi va dastlabki haroratdan pastroq sovutilganda teskari yo'nalishda. Issiqlik kengayish koeffitsienti yuqori bo'lgan metall chiziq qizdirilganda egri chiziqning tashqi tomonida va sovutilganda ichki tomonda joylashgan.

Ipning yon tomonga siljishi ikkala metallning birida kichik uzunlikdagi kengayishdan ancha katta. Ushbu effekt bir qator mexanik va elektr qurilmalarda qo'llaniladi. Ba'zi ilovalarda bimetal chiziq tekis shaklda ishlatiladi. Boshqalarida, ixchamlik uchun lasanga o'ralgan. O'ralgan versiyaning kattaroq uzunligi sezgirlikni oshiradi.

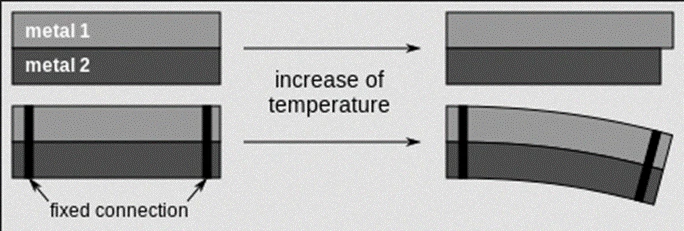

Ikki metalldagi termal kengayishdagi farq chiziqning yon tomonga siljishiga qanday olib kelishini ko'rsatadigan bimetalik chiziq diagrammasi.

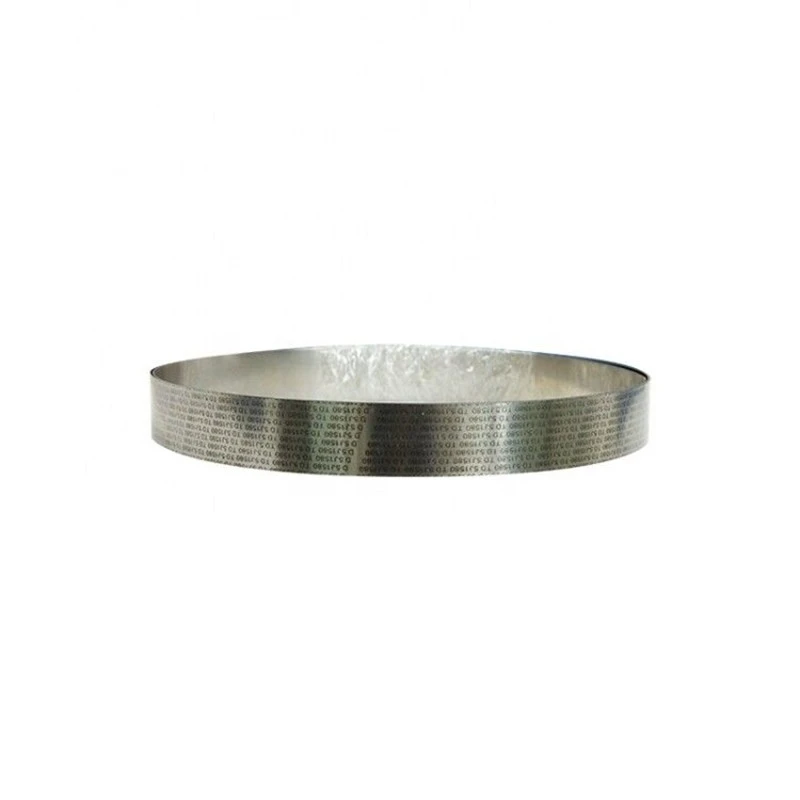

5J1580 strip

Tarkibi
Baho	5J1580
Yuqori kengayish qatlami	Ni20Mn6
Past kengayish qatlami	Ni36

Kimyoviy tarkibi (%)
Baho	C	Si	Mn	P	S	Ni+Co	Cu	Cu	Fe
Ni36	0 dan kichik yoki unga teng.05	0 dan kichik yoki unga teng.3	0 dan kichik yoki unga teng.6	0 dan kichik yoki unga teng.02	0 dan kichik yoki unga teng.02	35~37	-	-	Bal.
Baho	C	Si	Mn	P	S	Ni+Co	Cu	Cu	Fe
Ni20Mn6	0 dan kichik yoki unga teng.05	0.15~0.3	5.5~6.5	0 dan kichik yoki unga teng.02	0 dan kichik yoki unga teng.02	19~21	-	-	Bal.

Oddiy jismoniy xususiyatlar
Zichlik (g/sm3)	8.1
20 daraja elektr qarshiligi (Omm2/m)	0.8±5%
Issiqlik o'tkazuvchanligi, l/Vt/(m* daraja)	12
Elastik modul, E/Gpa	147~177
Bükme K / 10-6 daraja -1(20~135 daraja)	15
Haroratning egilish tezligi F/(20~130 daraja ) 10-6 daraja -1	28.5%±5%
Ruxsat etilgan harorat (daraja)	-70~350
Chiziqli harorat (daraja)	-20~180

Ilova:Materiallar asosan avtomatik boshqaruv asboblari va asboblarida (masalan: egzoz termometrlari, termostatlar, voltaj regulyatorlari, harorat rölesi, avtomatik himoya o'tkazgichlari, diafragma hisoblagichlari va boshqalar) haroratni nazorat qilish, haroratni qoplash, oqim chegarasi, harorat ko'rsatkichi va boshqa issiqlik- sezgir komponentlar.

Xususiyat:Bimetalik termostatning asosiy xususiyatlari harorat o'zgarishi bilan egilish deformatsiyasi bo'lib, ma'lum bir momentga olib keladi.

Termostat Bimetalik Strip kengaytirish koeffitsienti qattiq bog'langan butun aloqa yuzasi bo'ylab metall yoki qotishma ikki yoki undan ko'p qatlamlari farq qiladi, haroratga bog'liq shakli o'zgarishi termosensitiv funktsional kompozitlar sodir ega. Bunda faol qatlamning kengayish koeffitsienti yuqori bo'lgan qatlam past kengayish koeffitsienti passiv qatlam deb ataladi.
